Stiùireadh air uidheamachadh pìoban

Anns an lìonra mhòr de phìobaireachd a tha a’ lìbhrigeadh uisge, gas, agus smachd don t-saoghal ùr againn, bidh aire gu tric a’ tuiteam air na pìoban fhèin no air na bhalbhaichean a tha ag òrdachadh an t-sruth. Ach, tha na fìor luchd-comasachaidh de shiostaman iom-fhillte, gnìomhach agus earbsach gu math iriosaluidheam pìoba. Is e na co-phàirtean deatamach sin na luchd-ceangail, na stiùirichean, agus na h-innealan-atharrachaidh a bhios ag atharrachadh pìosan dìreach de phìob gu cuairtean sònraichte. Tha tuigse air na seòrsaichean, gnìomhan agus slatan-tomhais taghaidh aca bunaiteach do phròiseact soirbheachail làimhseachadh lionn no gas.

Na prìomh dhleastanasan: Barrachd air dìreach ceangal

Bidh uidheamachadh a’ frithealadh grunn adhbharan deatamach a bharrachd air ceangal sìmplidh:

*   Atharrachadh stiùiridh: Bidh uilleanan (mar as trice 45 ° no 90 °) ag ath-stiùireadh pìoban timcheall air cnapan-starra no air loidhnichean structarail.

*   Roinn no Cothlamadh Sruth: Bidh Tees and Crosses a’ roinn aon shruth gu grunn mheuran no a’ cothlamadh ioma in-shruth ann an aon.

*   Atharrachadh meud: Bidh lughdadairean agus bushings a’ ceangal pìoban de dhiofar trast-thomhas gun fhiosta.

*   Leudachadh loidhne: Bidh càraidean a’ ceangal dà phìob den aon mheud ann an ruith dhìreach.

*   Cruthachadh puirt: Bidh Nipples and Saddles a’ toirt seachad puingean inntrigidh airson gocan, gasaichean no loidhnichean taice.

*   Crìoch: Bidh ceapan is plugaichean a’ seulachadh deireadh pìoba, gu maireannach no airson ùine.

Prìomh fheartan: Stuth, Ceangal, agus Dealbhadh

Tha taghadh nan lùdagan iomchaidh air trì prìomh fheartan:

1.  Stuth: Feumaidh an uidheamachadh a bhith co-chòrdail ris an dà chuid stuth na pìoba agus am meadhan (fliuch / gas) a ghiùlaineas e.

   *   Copar & umha: Sàr-mhath airson uisge òil, teasachadh, agus cuid de thagraidhean gas. A’ seasamh an aghaidh creimeadh agus tha e furasta a chuir a-steach tro soldering no press-fit.

   *   Stàilinn gualain & stàilinn gun staoin: An ìre airson tagraidhean gnìomhachais, bruthadh àrd agus àrd-teòthachd (smùid, ola, ceimigean). A 'toirt seachad neart nas fheàrr. Bidh stains a ’toirt seachad barrachd strì an aghaidh creimeadh.

   *   PVC, CPVC, agus PEX: làmh an uachdair ann an plumaireachd, uisgeachadh agus loidhnichean ceimigeach le cuideam ìosal. Cuideam aotrom, dìon-meirg, agus gu tric a’ cleachdadh tàthadh fuasglaidh (PVC) no ceanglaichean preas/crimp (PEX).

   *   Iarann ​​​​so-ruigsinneach: Aithnichte airson cho cruaidh sa tha e ann an rèiteachaidhean snàithleach, air a chleachdadh gu cumanta ann an loidhnichean gas trom-dhleastanas agus uisgeach.

2.  Modh ceangail: Tha seo a’ mìneachadh mar a tha an uidheamachadh a’ ceangal ris a’ phìob.

   *   Snàthainn (Sgriubha): An dòigh clasaigeach, ioma-ghnìomhach a’ cleachdadh snàithleanan le teip (NPT). Fìor mhath airson siostaman cumail suas-trom, atharrachaidhean achaidh, agus ceanglaichean làidir far am biodh feum air disassembly. Tha feum air sealant airson co-phàirt dìon-aodion.

   *   Soilleir / brazed (Socket Weld): Gu sònraichte airson copar agus stàilinn. A ’cruthachadh co-bhann maireannach, rèidh agus fìor earbsach le bhith a’ leaghadh meatailt lìonaidh a-steach don bheàrn eadar an socaid iomchaidh agus a ’phìob. Deatamach airson plumaireachd àrd-ionracas agus loidhnichean pròiseas èiginneach.

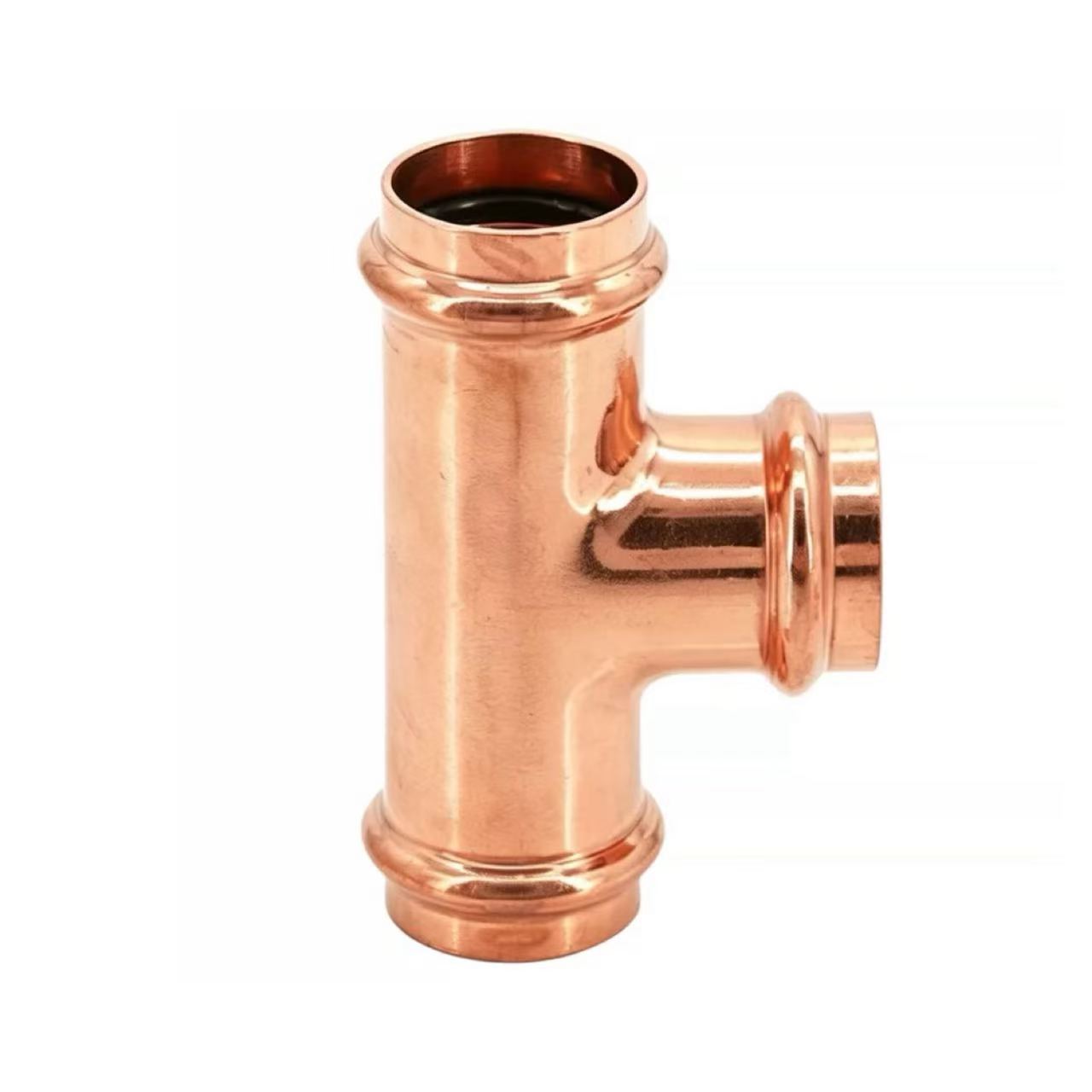

   *   Press-Fit: Dòigh ùr-nodha a’ cleachdadh innealan sònraichte gus uidheamachadh a phronnadh le fàinne O a-staigh air pìob. A’ tabhann ceangal luath, glan agus fìor earbsach às aonais teas no snàithleanan. A’ faighinn uchd-mhacachd luath ann an siostaman plumaireachd malairteach agus hydronic.

   *   Push-to-Connect: An dòigh stàlaidh as sìmplidh airson loidhnichean sealach no ruigsinneach (me, èadhar teann, ionnstramaid). Tha inneal collet agus O-ring a’ ceadachadh ceangal agus leigeil ma sgaoil gun inneal.

   *   Solvent Weld: Air a chleachdadh airson siostaman plastaig (PVC / CPVC). Bidh fuasgladh ceimigeach a 'leaghadh agus a' ceangal a 'phìob agus a' freagairt ann an aon phìos monolithic.

3.  Rangachadh Brùthadh & Inbhean:Innealan pìobaair an dèanamh a rèir clasaichean cuideam sònraichte (me, Clàr 40, 80, Clas 150, 300) agus feumaidh iad coinneachadh ri inbhean gnìomhachais (ASTM, ASME, EN). Chan urrainnear a bhith a’ taghadh inneal le ìre cuideam co-ionann no nas àirde na an cuideam obrachaidh as àirde san t-siostam airson sàbhailteachd.

Stiùireadh Taghaidh: A’ maidseadh an fhreagarrachd ris a’ ghnìomh

Tha pròiseas taghaidh loidsigeach a’ dèanamh cinnteach à ionracas an t-siostaim:

1.  Mìnich an t-Seirbheis: Dè an lionn no an gas? Dè an teòthachd agus an cuideam? A bheil e cronail? (me, uisge òil teth, 80 ° C, 6 bar).

2.  Tagh an stuth pìoba: Stèidhichte air cumhaichean seirbheis agus buidseat (me, copar).

3.  Tagh an dòigh ceangail: Dèan cothromachadh air coileanadh, sgil stàlaidh, agus feumalachdan ruigsinneachd san àm ri teachd (me, Press-fit airson astar agus earbsachd).

4.  Sònraich an seòrsa is meud an t-suidheachaidh: Obraich a-mach an obair a tha a dhìth (m.e., uilinn 90°, 22mm x 22mm).

5.  Dearbhaich co-fhreagarrachd: Dèan cinnteach gu bheil an stuth iomchaidh, an dòigh seulachaidh, agus an ìre cuideam gu tur co-chòrdail ris na paramadairean pìoba is siostam a chaidh a thaghadh.

Co-dhùnadh: Bunait Ionracas an t-Siostaim

Is e innealan pìoba am puingeachadh riatanach ann an cànan siostaman pìobaireachd. Tha an taghadh agus an stàladh ceart mar bhunait airson fad-beatha, sàbhailteachd agus èifeachdas siostam. Fhad ‘s a dh’ fhaodadh iad obrachadh a-mach à sealladh, is e a bhith a’ sònrachadh goireasan iomchaidh de chàileachd àrd aon de na co-dhùnaidhean as buadhaiche as urrainn dha innleadair, cunnradair no stàlaichear a dhèanamh. Anns an dannsa toinnte de dhaineamaigs siùbhlach, tha na co-phàirtean sin nan com-pàirtichean sàmhach, seasmhach a’ dèanamh cinnteach gu bheil a h-uile càil a’ sruthadh mar a chaidh a dhealbhadh.
