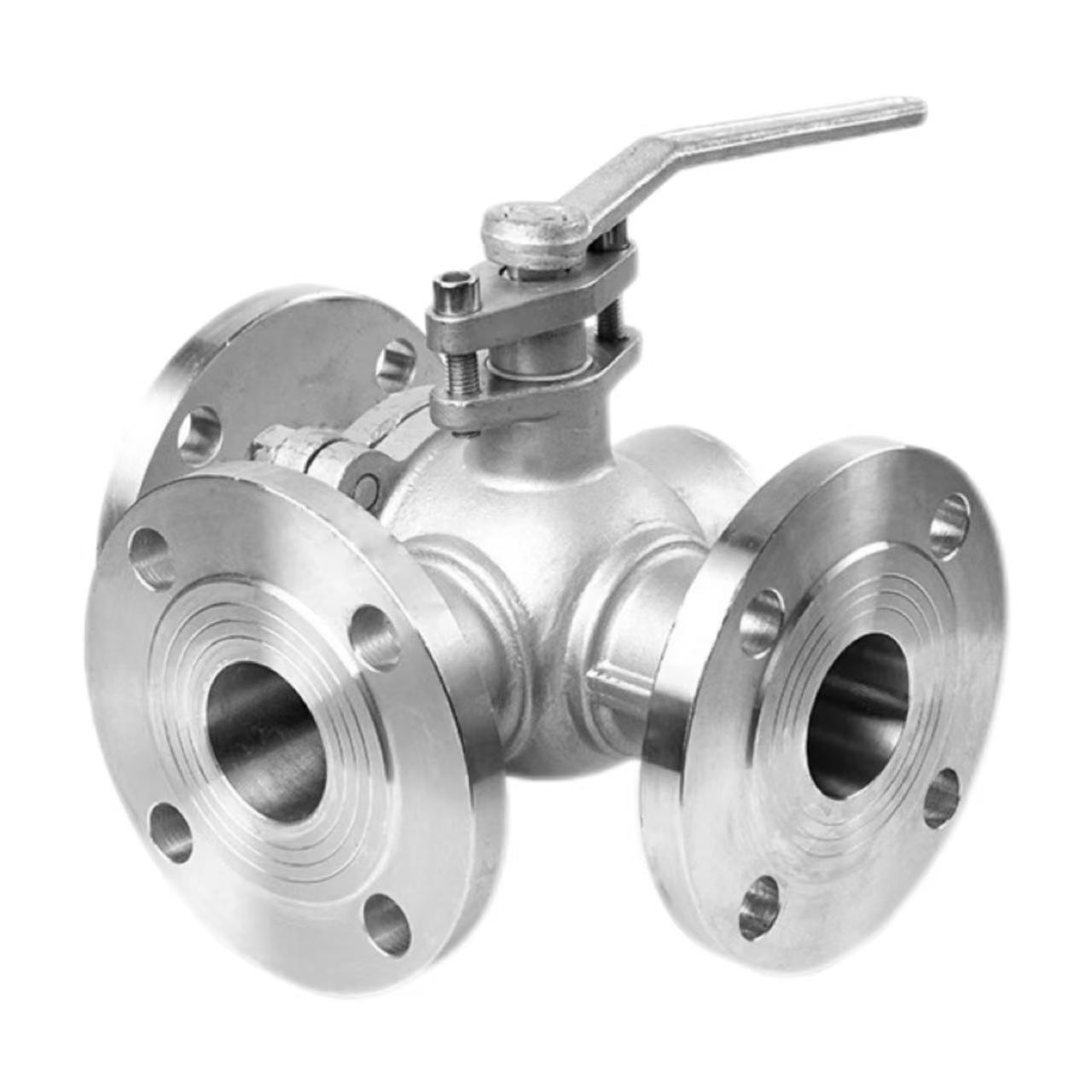

Balla ball flange trì-shligheach

Prionnsabal Obrach

Tha am prionnsapal obrach de bhalbhaid ball flange trì-shligheach factaraidh Shenchi stèidhichte air na seanalan cumadh L no cumadh T air an gearradh a-steach don bhall. Tha am ball air a chuir ann am meadhan a 'chorp bhalbhaichean agus air a thionndadh le làmh. Nuair a thionndaidheas am ball, bidh na seanalan a’ co-thaobhadh ri no air an cuir an aghaidh diofar phuirt bhalbhaichean, a’ toirt a-mach atharrachadh, tighinn còmhla no sgoltadh air an t-slighe sruth meadhanach.

Ball cumadh L:

 Le bhith a’ cuairteachadh 90 ° a’ leigeil leis a’ mheadhan gluasad bhon t-slighe a-steach gu ionad sam bith, a tha freagarrach airson suidheachaidhean a thionndadh air ais le aon sàilean agus dà a-mach no dà sàilean agus aon ar-a-mach, leithid a bhith a’ toirt seachad leaghan gu dà reactors.

Ball cumadh T:

Tha cuairteachadh 180 ° a’ leigeil leis na trì puirt a bhith ceangailte aig an aon àm no dà phort sam bith a bhith eadar-cheangailte, freagarrach airson dà mheadhan a mheasgachadh agus an uairsin a chuir a-mach (aonachadh), no aon mheadhan a roinn ann an dà thoradh (sgoltadh), leithid siostaman measgachadh uisge teth is fuar fionnarachadh-àile.

Paramadairean toraidh:

Ainm Bathar: Bhalbhaiche ball trì-shligheach	Sònrachaidhean: (1/8"-4") DN6-DN100
Brùthadh ainmichte: PN16	Stuth bodhaig: WCB, SUS304 (CF8), SUS316L (CF3M)
Inbhean: ANSI, BS, DIN, ISO, JIS	Teòthachd iomchaidh: -20 ℃ ~ +150 ℃ (àbhaisteach), suas gu +350 ℃ (teòthachd àrd), sìos gu -196 ℃ (ìosal teòthachd)
Stuth meatailt a-staigh: WCB, SUS304 (CF8), SUS316L (CF3M)	Teòthachd meadhanach: Teòthachd àrd, teòthachd ìosal, teòthachd meadhanach, teòthachd àbhaisteach
Dòigh-obrach: Stiùireadh	Ròin: EPDM, PPL
Modh ceangail: Ceangal flange	Iarrtasan: Uisge, èadhar, gas, ola, liquids, etc.
Tùs: Sìona	Sample: Samples ri fhaighinn

Buannachdan Ceangal Flange:

Bidh bhalbhaichean ball flanged 3-shlighe Shenchi a’ cleachdadh ceanglaichean flange. An coimeas ri ceanglaichean snàithleach, tha ceanglaichean flange a ’tabhann strì an aghaidh cuideam nas àirde; faodaidh an ìre PN16 seasamh gu seasmhach ri cuideam 1.6MPa. Tha disassembly goireasach, a’ comasachadh sgrùdadh agus cumail suas loidhne-phìoban cunbhalach. Thathas a’ dèanamh cinnteach à seulachadh earbsach; bidh an gasket flange agus na boltaichean ag obair còmhla gus cuir às don chunnart aoidionachd. Freagarrach airson pìoban le trast-thomhas mòr; airson trast-thomhas os cionn DN50, far a bheil ceanglaichean snàthaichte duilich, is e flanges an roghainn àbhaisteach. Bidh Shenchi, neach-dèanamh bhalbhaichean ball flanged 3-slighe Sìneach, a’ tabhann flanges a tha a rèir inbhean ANSI, BS, DIN, agus JIS, a ’coinneachadh ri feumalachdan luchd-ceannach cruinneil.

Prìomh phuing stàlaidh 1: Co-thaobhadh Flange

Co-thaobhadh Flange Nuair a bhios tu a’ stàladh a’ bhalbhaid ball flange trì-shligheach Shenchi, feumaidh na h-aghaidhean flange a bhith co-thaobhadh. Bu chòir an dà flanges a bhith co-shìnte agus dlùth, leis an claonadh nach eil nas àirde na an raon ceadaichte den gasket flange. Le bhith a’ sparradh co-thaobhadh bolt bheir sin deformachadh bodhaig bhalbhaichean, a’ toirt buaidh air cuairteachadh ball agus coileanadh seulachaidh. Às deidh co-thaobhadh, bu chòir an gasket a chuir sa mheadhan agus cha bu chòir a chothromachadh. Chan eil bhalbhaiche ball flange trì-shligheach aig prìs ìosal co-ionann ri càileachd ìosal; Tha toraidhean Shenchi a’ tabhann cruinneas àrd agus stàladh nas fhasa. Tha crìochnachaidhean uachdar flange aig bhalbhaichean ball flange trì-shligheach a tha an aghaidh creimeadh a choinnicheas ri inbhean, a’ dèanamh cinnteach à seulachadh nas earbsaiche.

Puing stàlaidh a dhà: teannachadh bolt

Feumaidh boltaichean flange a bhith air an teannachadh gu còmhnard ann an ìrean. Cuir a-steach torque mean air mhean ann an 2-3 ìrean, a’ leantainn sreath trastain 180 °. Na teannaich aon taobh uile aig an aon àm, air neo cruthaichidh cuideam neo-chòmhnard air an gasket seanalan aoidionachd. Feumaidh torque bolt coinneachadh ri luachan àbhaisteach; nì cus teannachadh milleadh air an flange no na boltaichean, fhad ‘s a thig an teannachadh gu ìre nach bi gu leòr seulachadh ann. Tha factaraidh bhalbhaichean ball flange 3-shlighe Shenchi a’ toirt seachad clàr torque a thathar a’ moladh airson luchd-stàlaidh iomradh a thoirt air. Tha na puingean stàlaidh sin deatamach airson dèanamh cinnteach à obrachadh bhalbhaichean gun aodion san fhad-ùine; feuch an lean thu gu teann ris na sònrachaidhean.

Puing Stàladh 3: Taic Pìoba agus Glanadh

Mus tèid a chuir a-steach, feumar taobh a-staigh na loidhne-phìoban a ghlanadh gus slag tàthaidh, sìoltachain iarainn, gainmheach agus neo-chunbhalachd eile a thoirt air falbh. Faodaidh nithean cèin a thèid a-steach don chuas bhalbhaichean am ball no na ròin a sgrìobadh, a’ leantainn gu aoidion. Feumaidh taic neo-eisimeileach a bhith aig an loidhne-phìoban; chan fhaod a 'bhalbhaid cuideam na loidhne-phìoban a ghiùlan. Tha bhalbhaichean ball flange tee le trast-thomhas mòr trom; faodaidh subsadaidh loidhne-phìoban an flange a tharraing far an ionad, a’ dèanamh cron air an ròn. Tha bhalbhaichean ball flange tee a tha an aghaidh creimeadh air an dèanamh de stuthan WCB, SUS304, no SUS316L, le cridhe bhalbhaichean copair no stàilinn gun staoin. Às deidh na puingean stàlaidh a chrìochnachadh, bu chòir don làmh gluasad gu saor gun jamming; tha a 'bhalbhaid an uairsin deiseil airson a chleachdadh.
