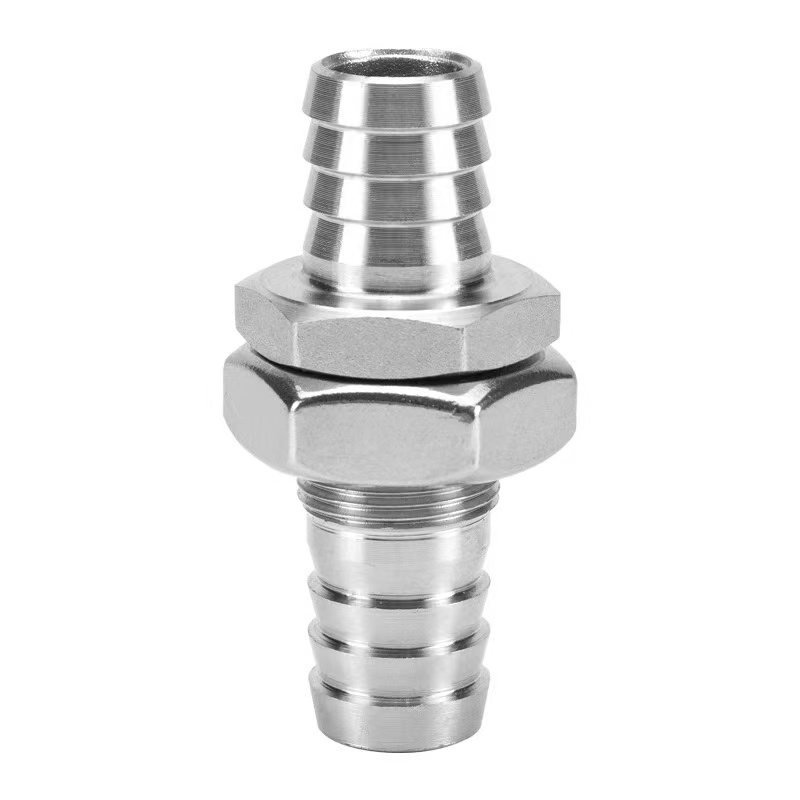

Bulkhead Barbed Fit

Bidh Shenchi a’ toirt a-steach Innealan Bulkhead Barbed de chàileachd àrd, air an dealbhadh gu sònraichte airson pìoban a stiùireadh tro phannalan uidheamachd fhad ‘s a tha iad a’ toirt seachad seulachadh earbsach. Air an dèanamh le umha, SUS304, agus stàilinn gun staoin SUS316L, tha na criathran sin a’ tabhann neart làidir an aghaidh creimeadh agus tha iad freagarrach airson raon farsaing de shuidheachaidhean obrach.

Structar toraidh

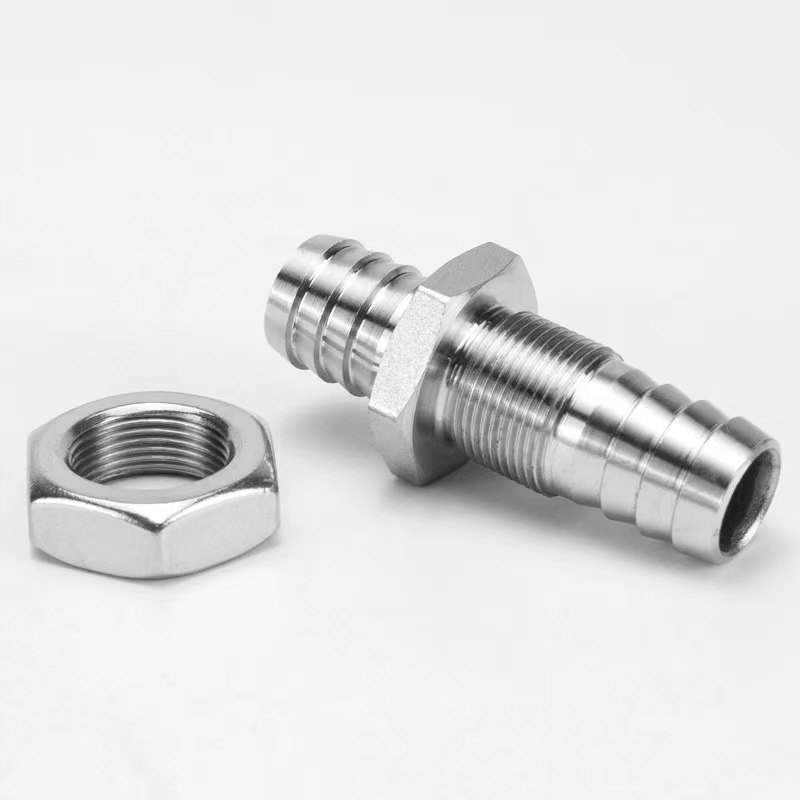

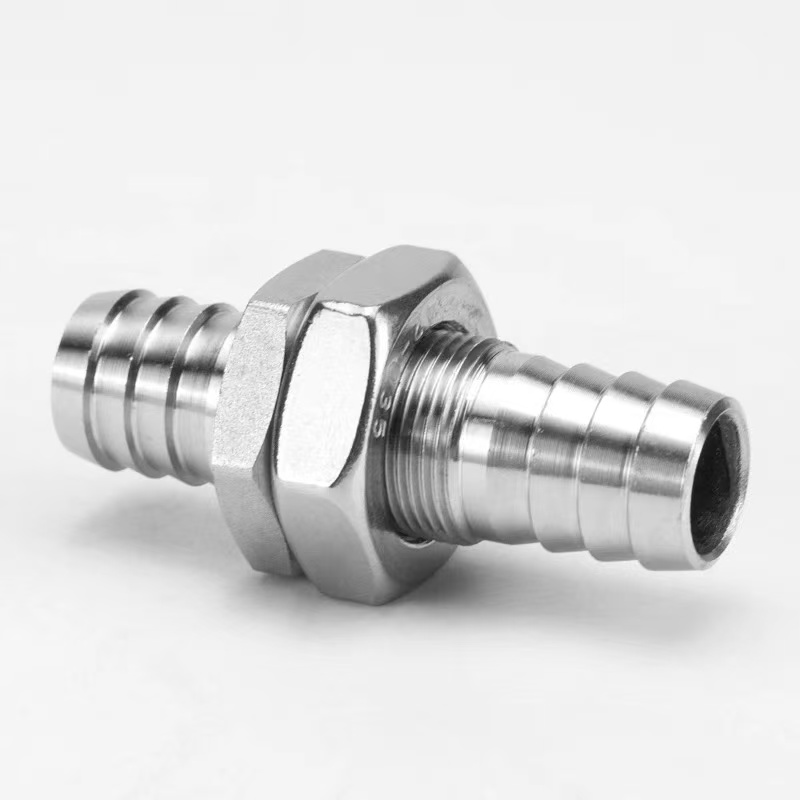

Tha structar an Bulkhead Barbed Fitting a’ toirt a-steach snàithleanan ceann mòr, cnò glasaidh, agus ceanglaichean pìoban biorach. Rè an stàladh, chan eil a dhìth ach toll pannal; le bhith a 'teannachadh a' chnò a 'crìochnachadh a' phròiseas ceangail agus seulaidh.

Tha dealbhadh groove anti-slip air a’ cheann bhiorach, a nì cinnteach gu bheil ceangal tèarainte ann nuair a thèid a chleachdadh le clamp hose. Tha na criathran sin air an cleachdadh gu farsaing ann an caibineatan smachd, uidheamachd làimhseachaidh uisge, ionnstramaidean meidigeach, agus raointean co-cheangailte eile.

Sònrachaidhean Bathar

Buannachdan structarail

Is e uidheamachadh pìoba a th’ ann am Bulkhead Barbed Fitting a chaidh a dhealbhadh gu sònraichte airson pìoban a stiùireadh tro phannalan uidheamachd, pàircean, no cinn mòr fhad ‘s a tha iad a’ toirt seachad seulachadh stèidhichte. Tha am prìomh structar aige a’ toirt a-steach earrann snàithlean mòr-cheann, cnò glasaidh, gasket ròin, agus ceangal pìoban biorach. Rè an stàladh, chan fheum ach toll den trast-thomhas co-fhreagarrach a dhèanamh air a 'phannal. Tha an earrann snàithlean den uidheamachadh air a dhol tron ​​​​toll, agus tha an cnò air a theannachadh bhon taobh eile gus crìoch a chur air a 'phròiseas rèiteachaidh agus seulachaidh.

1. Structar socrachadh mòr-cheann:Tha fad na h-earrainn snàthainn air atharrachadh gu tigheadan pannal cumanta. Aon uair ‘s gu bheil an cnò glasaidh air a theannachadh, bidh e a’ cruthachadh suidheachadh teann leis a ’phannal, a’ dèanamh cinnteach gu bheil an uidheamachadh fhathast tèarainte eadhon fo fheachdan tarraing a-muigh.

2. Ceangal Hose Barbed:Tha aon no gach taobh den phannal a’ nochdadh fiaclan biorach le teip airson a bhith a’ cuir a-steach an t-sròin agus a’ cruthachadh ceangal seulaichte le clamp hose. Bidh an ceann biorach a’ gabhail ri dealbhadh groove dùbailte anti-slip, a’ tabhann neart tarraing a-mach gu math nas àirde na innealan àbhaisteach.

3. Siostam ròin:Tha gasgaidean rubair no fàinneachan O air an toirt seachad air gach taobh den phannal. Nuair a tha an cnò air a theannachadh, tha an gasket ròin air a dhlùthadh, a’ coileanadh seulachadh dìon-uisge agus duslach aig fosgladh a’ phannal, le ìre dìon suas ri IP65 no nas àirde.

Modh stàlaidh

Tha innealan seasmhach Bulkhead Barbed Shenchi furasta an stàladh. Faodar ceangal tèarainte is seulaichte a choileanadh ann an dìreach sia ceumannan:

Ceum 1: Ullachadh toll pannal

Dèan toll cruinn co-fhreagarrach air a 'phannal stèidhichte air trast-thomhas a-muigh na h-earrainn snàthainn. Dèan cinnteach gu bheil oir an toll rèidh agus gun burr gus nach dèan thu cron air an gasket ròin.

Ceum 2: Stàlaich an Sealing Gasket

Sleamhnachadh an gasket ròin EPDM a tha air a ghabhail a-steach air an roinn snàithlean, ga bhrùthadh an aghaidh a’ bhunait fhreagarrach. Ma tha feum air seulachadh air gach taobh den phannal, cuir aon gasket air gach taobh.

Ceum 3: Cuir a-steach Tro Phannal

Cuir a-steach an earrann snàthainn a-steach don toll bho aon taobh den phannal, a 'dèanamh cinnteach gu bheil am bonn iomchaidh a' ceangal a 'phannal leis a' phìob ròin eatarra.

Ceum 4: Dèan teannachadh air a 'chnoc glasaidh

Sguab an cnò glasaidh air an earrann snàthainn bho thaobh eile a 'phannal, agus mean air mhean teann e le inneal. Torc a thathar a’ moladh: 5–8 N·m airson stuthan umha agus 8–12 N·m airson stàilinn. Cùm am bodhaig iomchaidh na stad fhad ‘s a tha thu a’ teannachadh.

Ceum 5: Ceangail an Hose

Tagh sònrachadh far a bheil an trast-thomhas a-muigh barb 0.5-1 mm nas motha na trast-thomhas a-staigh na hose. Cuir a-steach am pìob gu dìreach air a 'cheann bhiorach gus an ruig e am bonn. Airson tagraidhean le cuideam àrd, cleachd clamp hose stàilinn gun staoin agus ceangail e eadar an dàrna agus an treas barb.

Ceum 6: Deuchainn Ionracas Ròin

Dèan deuchainn cuideam statach aig 1.5 uair an cuideam obrach. Mura h-eil aodion ann airson trì mionaidean, tha an stàladh teisteanasach.
